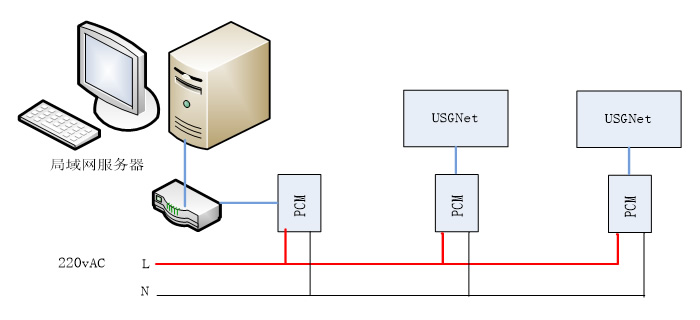

整個監測系統主要由：超聲應力測量模塊（USG）、通道切換器（USGSw）、電力載波模塊（PCM）、貼片式超聲傳感器（USG_A2.5）、磁吸觸頭（UGB）、磁吸式溫度傳感器（WZP-CT）、開關電源（24vDC）、交流電源（220vAC）、網絡交換機、局域網服務器、軟件系統（UYates）、現場控制柜及各類線纜組成。

其中：USG為核心主機，每個USG只有一個測量通道。為了實現通道擴展和接線便利，引入USGSw，每個USGSw包含了10路超聲傳感器接入通路和10路高精度溫度采集通道。USG、USGSw、OFC和開關電源安裝在現場電控柜；局域網服務器布控在主控室，局域網服務器上安裝軟件系統UYates。在每個被測螺栓上安裝有貼片式超聲傳感器。
